Sonalleve MR-HIFU

Technische Daten

Heating method

Heating method

Treatment cell sizes	Fokusbahnen erreichen durch den Einsatz von Wärmediffusion die maximale Ablationseffizienz. Die Therapiezellen sind in verschiedenen Größen mit einem Durchmesser von 4, 8, 12, 14 und 16 mm erhältlich. Dabei beträgt die Länge der Therapiezelle in der Regel das 2,5-Fache des Durchmessers.

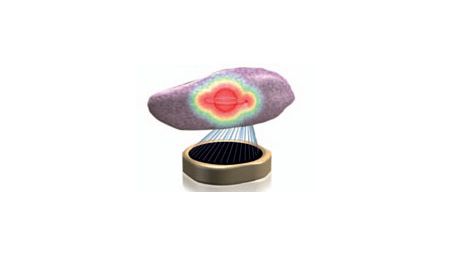

Volumetric heating	Der Brennfleck wird in hohem Tempo in konzentrischen Kreisen bewegt, um innerhalb kurzer Zeit eine einheitliche Temperatur über dem makroskopischen Volumen (Therapiezelle) zu erreichen.

DMT

DMT

Dual Mode Thermometry	Vollständige Workflow-Integration einer neuartigen Technologie zur Temperaturmessung des Fettgewebes. Basierend auf T2-gewichteten MR-Bildgebungsdaten, die während des gesamten Behandlungsablaufs die kumulative Erwärmung messen, und auf PRFS-Thermometrie für die Targeterwärmung.

Imaging sequences

Imaging sequences

Treatment planning	Auf diagnostischen MR-Bildern in 3D Alle mittels MRT erstellten diagnostischen Standard-Bildsequenzen können für die Behandlungsplanung verwendet werden. Spezielle ExamCards für HIFU-Anwendungen

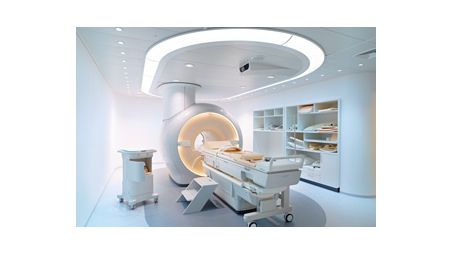

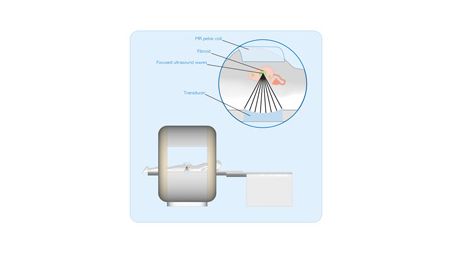

Configuration overview

Configuration overview

Dedicated trolley-tabletop	Der separate Wagen wird über dem abgesenkten MR-Patiententisch positioniert. Zeitersparnis durch die Vorbereitung der Patienten außerhalb des MR-Raums Ein robotisches Transducer-Positionierungssystem mit fünf Freiheitsgraden
HIFU therapy transducer	Firmeneigenes Design, Modell SX140 140 mm Fokuslänge mm
Sonalleve therapy console	Hardware und Software zur Behandlungsplanung, Temperaturaufzeichnung, Ablationsfeedback, Therapieführung und Kommunikation mit dem Philips MR-Scanner

Feedback

Feedback

Real-time feedback	Damit die Ultraschallparameter bei der Ablation unabhängig von lokalen Unterschieden in den Gewebeeigenschaften an die gewünschte Temperatur und das Zielvolumen angepasst werden können, erfolgt die Messung der Temperatur und der thermischen Dosis in Echtzeit.

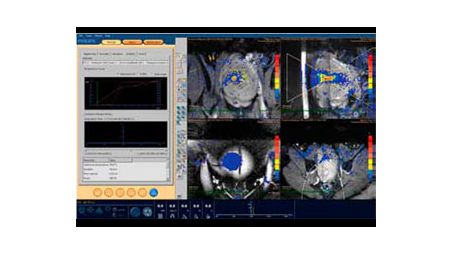

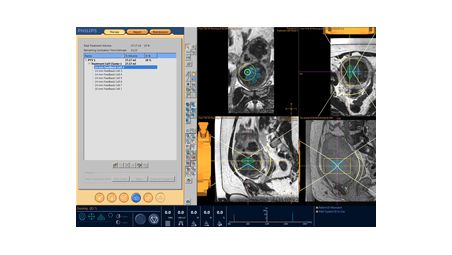

Software and user interface

Software and user interface

Dedicated tools	Protokolle und ExamCards für Philips MR-Systeme Ausgezeichnete Aufnahmeeffizienz und Benutzerfreundlichkeit
Treatment planning	Auf Basis diagnostischer MR-Schnittbilder in 3D Tools für eine effiziente Planung des Behandlungsvolumens, des Strahlengangs und der Schallkopfpositionierung Tools für den Nachweis eines störungsfreien Strahlenwegs zur Wahrung der Patientensicherheit
Auto-population tool	Berechnet Größe und Position mehrerer Therapiezellen, um das gewünschte Behandlungsvolumen abzudecken.
Beam shaping	Die Belastung von Risikoorganen und empfindlichen Bereichen wie Narben und Hautfalten durch hohe Ultraschallexposition kann durch die Bestimmung kritischer Bereiche vermieden werden (OAR).

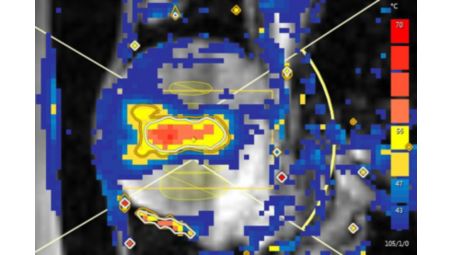

Thermal maps	Echtzeit-PRFS-Temperaturkarten und Karten zur thermischen Dosis werden über anatomische MR-Bilder gelegt, um die Behandlung kontinuierlich zu überwachen.
Heating curve	Zeigt den Verlauf von Temperatur und thermischer Dosis während einer einzelnen Ultraschallbehandlung an

Compatibility

Compatibility

Philips MR systems	Achieva: 1.5T, 3.0T und 3.0T TX Achieva SmartPath auf dStream: 1.5T und 3.0T TX Multiva 1.5 T Ingenia: 1.5T und 3.0T Ingenia CX: 1.5T und 3.0T

DISC

DISC

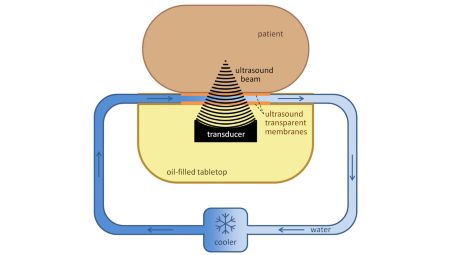

DIrect Skin Cooling	Die Hauttemperatur des Patienten wird konstant bei etwa 20° C gehalten. °C
Direct coupling	Für eine effiziente Kühlung wird der Patient direkt auf der Membran positioniert; die meisten Patienten benötigen kein Gelpolster.

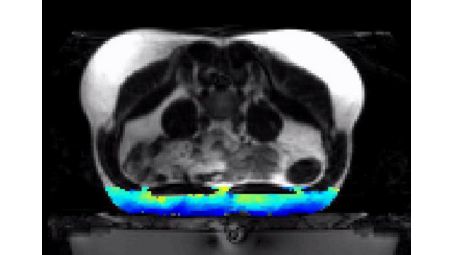

T2-based temperature monitoring

T2-based temperature monitoring

Reproducible and long-term	Auf Basis T2-gewichteter MR-Bilder Kalibrierte Messung der absoluten Temperatur; für adipöses Gewebe Vollständig integrierter und automatisierter Behandlungsablauf
Accuracy	±2 °C

PRFS temperature monitoring

PRFS temperature monitoring

FFE-EPI-based phase sensitive MR sequences	Die Darstellungen von Temperatur und thermischer Dosis werden mittels temperaturempfindlichem Protonen-Resonanzfrequenz-Shift (PRFS) durch Bildung der Phasendifferenz im Vergleich zur Messung vor Beginn der Wärmetherapie berechnet.
Refresh rate of thermal images	Sechs Schichten alle 3,5 Sekunden sec Drei koronare und eine sagittale Schicht durch den Fokus, zwei Schichten mit freier Positionierung, wie Nahfeld und Fernfeld
Accuracy	Temperaturveränderungen von ±1° C °C

Real-time HIFU-MR interface

Real-time HIFU-MR interface

System and MR console	Zwischen Sonalleve MR-HIFU und der Achieva MR-Konsole Mit der dedizierten Schnittstelle können Scanner-Steuerung und Bildabruf mit hoher Geschwindigkeit als Unterstützung für ein Feedback in Echtzeit erfolgen.

Heating method

Heating method

Treatment cell sizes	Fokusbahnen erreichen durch den Einsatz von Wärmediffusion die maximale Ablationseffizienz. Die Therapiezellen sind in verschiedenen Größen mit einem Durchmesser von 4, 8, 12, 14 und 16 mm erhältlich. Dabei beträgt die Länge der Therapiezelle in der Regel das 2,5-Fache des Durchmessers.
Volumetric heating	Der Brennfleck wird in hohem Tempo in konzentrischen Kreisen bewegt, um innerhalb kurzer Zeit eine einheitliche Temperatur über dem makroskopischen Volumen (Therapiezelle) zu erreichen.

DMT

DMT

Dual Mode Thermometry	Vollständige Workflow-Integration einer neuartigen Technologie zur Temperaturmessung des Fettgewebes. Basierend auf T2-gewichteten MR-Bildgebungsdaten, die während des gesamten Behandlungsablaufs die kumulative Erwärmung messen, und auf PRFS-Thermometrie für die Targeterwärmung.
